Замена масляного фильтра часто сопровождается трудностью его снятия. Открутить его только руками крайне сложно. Столкнувшись с этой проблемой, можно очень быстро сделать простой съемник, позволяющий с легкостью выкручивать прикипевшие фильтры.
Материалы:
- шпилька М14;
- гайка М16;
- гайки М14 – 3 шт.;
- гайки М6– 2 шт.;
- гайки М8– 2 шт.;
- болты М6– 2 шт.;
- лента монтажная перфорированная;
- листовая сталь.
Изготовление съемника

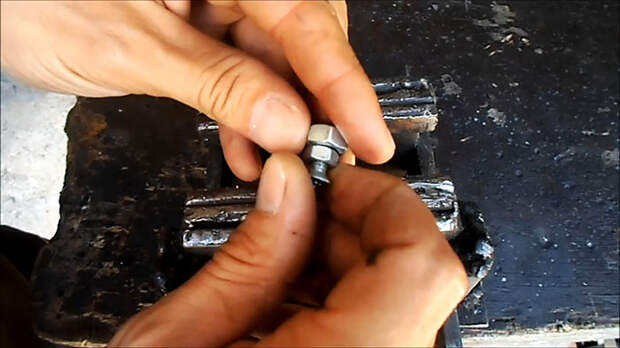

Для изготовления механизма крепления ленты необходимо навернуть болт или винт М6 на гайку, и состыковав торцами приварить ее к гайке М8.
При этом нужно стараться не прихватить сам болтик, после сварки он должен по-прежнему вращаться. Требуется сделать 2 комплекта таких креплений.
Полученные комплектующие привариваются сбоку к гайке М14 напротив друг к другу.
Из листовой стали отрезается небольшая пластинка для изготовления упора в фильтр. Ее нужно согнуть в полукольцо, можно угловатое. По краям пластины сверлятся отверстия и растачиваются напильником до прямоугольной формы под перфорированную ленту. Это самый трудоемкий процесс при изготовлении съемника. Чтобы его облегчить, лучше изначально вырезать пластинку из тонкой стали 2 мм. В ее центре между отверстиями, со стороны внешнего изгиба, приваривается гайка М16.
Затем берется отрезок перфорированной ленты, в большинстве случаев будет достаточно 40 см, и продевается через отверстия упорной пластины.
На край шпильки наворачивается 2 гайки М14, которые зажимаются между собой. Потом на шпильку до середины накручивается гайка с приваренными ушами. Оставшийся конец шпильки стыкуется через гайку М16 с упорной пластиной, и концы продетой через нее перфорированной ленты прикручиваются к ушам болтиками М6.

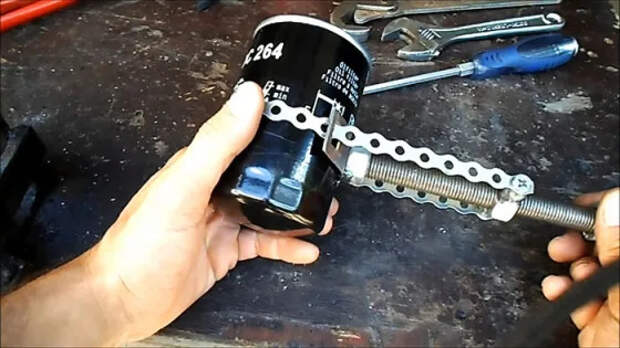

Вращая шпильку в ту или иную сторону, и удерживая упорную пластину, можно выдвигать и задвигать перфорированную ленту.
Благодаря тому, что перфорированная лента не приварена, а крепится болтиками, ее можно сменить на более длинную. Это потребуется при снятии большого фильтра, к примеру, на грузовике или тракторе.
